CAD-Konstruktion und Rekonstruktion von Oldtimer-Ersatzteilen
Ein nicht mehr lieferbares Ersatzteil muss nicht automatisch das Ende einer Restaurierung bedeuten. 3D Printineer rekonstruiert vorhandene Bauteile als digitales CAD-Modell und schafft damit die Grundlage für eine passgenaue Nachfertigung. Der Schwerpunkt liegt auf Ersatzteilen für Oldtimer, Youngtimer und andere Fahrzeuge, bei denen Originalteile fehlen, beschädigt oder nur noch schwer zu beschaffen sind.
Rekonstruktion nach Muster • 3D-Scan und CAD • Prototyp und Passformprüfung • Einzelteil oder Kleinserie
Wann ist eine CAD-Rekonstruktion sinnvoll?
Eine Rekonstruktion kommt infrage, wenn kein brauchbares digitales Modell vorhanden ist. Als Ausgangspunkt können ein originales Musterteil, ein beschädigtes Bauteil, belastbare Maße oder geeignete Referenzdaten dienen. Je nach Form und Zustand erfassen wir die Geometrie durch manuelles Vermessen, 3D-Scan oder eine Kombination aus beiden Verfahren.
Typische Projekte sind Halter, Abdeckungen, Blenden, Clips, Gehäuseteile und andere fahrzeugspezifische Komponenten. Ob eine Nachfertigung technisch sinnvoll ist, hängt jedoch vom Einsatzort, von der Belastung und vom verfügbaren Ausgangsmaterial ab. Weitere Anwendungsfälle zeigen unsere Projekte zu CAD, 3D-Scan und 3D-Druck.
Vom Originalteil zum fertigen Ersatzteil
1. Bauteil und Anforderungen prüfen
Zuerst klären wir, welche Funktion das Teil erfüllt, wie es befestigt wird und welchen Einflüssen es im Fahrzeug ausgesetzt ist. Dazu gehören beispielsweise Wärme, mechanische Belastung, Witterung oder sichtbare Oberflächen.
2. Geometrie erfassen
Das Musterteil wird vermessen oder gescannt. Fehlende und beschädigte Bereiche müssen dabei nicht einfach kopiert werden: Soweit Referenzen vorhanden sind, können sie im CAD-Modell rekonstruiert werden. Für Anschlüsse, Bohrungen und Kontaktflächen sind nachvollziehbare Maße besonders wichtig.
3. CAD-Modell konstruieren
Aus den erfassten Daten entsteht ein bearbeitbares 3D-Modell. Dabei berücksichtigen wir die vorgesehene Fertigung und prüfen, ob Geometrie, Wandstärken und Befestigungspunkte für den geplanten Einsatzzweck geeignet erscheinen. Änderungen gegenüber dem Original werden vor der Fertigung abgestimmt.
4. Prototyp und Passform prüfen
Bei vielen Bauteilen ist ein erster Prototyp sinnvoll. Damit lassen sich Einbaulage, Passform und Montage am Fahrzeug kontrollieren, bevor das endgültige Einzelteil oder eine Kleinserie gefertigt wird. Rückmeldungen aus der Anprobe können anschließend in das CAD-Modell einfließen.
5. Einzelteil oder Kleinserie fertigen
Nach der Freigabe wird das Bauteil mit einem geeigneten Verfahren gefertigt. Je nach Geometrie, Stückzahl und Anforderung kann 3D-Druck für Prototypen, Einzelteile und Kleinserien infrage kommen. Nicht jedes Bauteil eignet sich dafür; Verfahren und Material werden projektbezogen ausgewählt.
Praxisbeispiele aus der Ersatzteilentwicklung

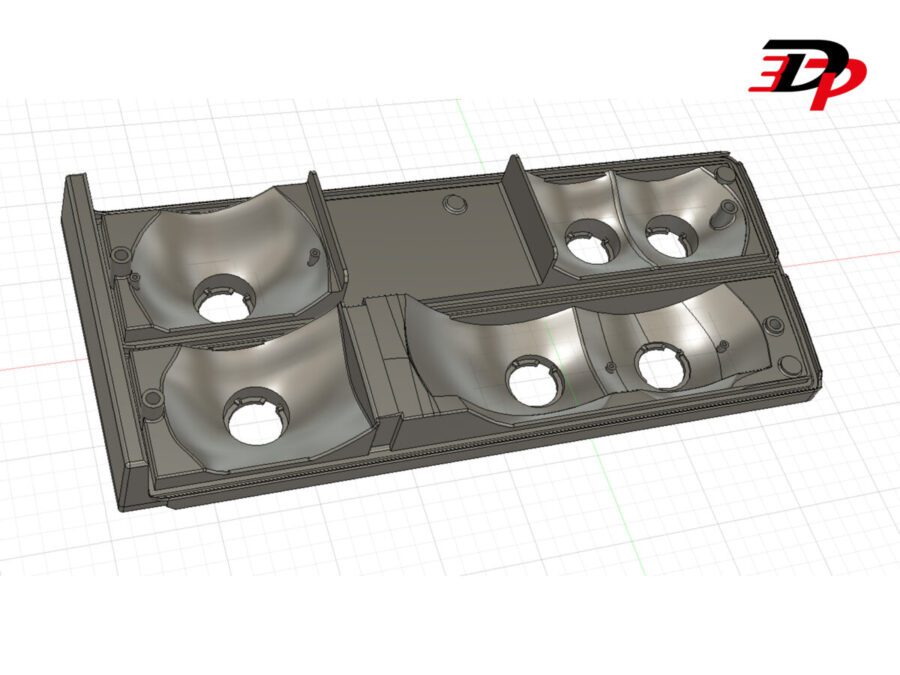

- Ferrari Testarossa/512 TR: Rückleuchte vom beschädigten Originalteil bis zur Neufertigung – das oben gezeigte Projekt verbindet optische Erfassung, CAD-Rekonstruktion und Fertigung. Eine daraus entstandene Lampenfassung für die Ferrari-Rückleuchte ist im Shop erhältlich.
- BMW E30 M-Technik 2: Reparaturlösung für beschädigte Frontspoiler-Befestigungen – ein Beispiel für eine CAD-entwickelte Reparaturlösung. Den passenden BMW-E30-Frontspoiler-Reparatursatz finden Sie im Shop.
- Weitere Einblicke bietet das Projekt individuelle Lösungen durch CAD und 3D-Druck.
Was wir für eine erste Einschätzung benötigen
- Fotos des Bauteils und seiner Einbausituation
- Fahrzeughersteller, Modell und Baujahr
- vorhandene Teilenummern oder Beschriftungen
- Maße, Zeichnungen oder Referenzunterlagen, sofern vorhanden
- Angaben zur Funktion, Belastung und gewünschten Stückzahl
- idealerweise ein originales oder beschädigtes Musterteil
Je genauer die Ausgangsdaten sind, desto besser lässt sich beurteilen, ob eine Rekonstruktion wirtschaftlich und technisch sinnvoll ist.
Grenzen und sicherheitsrelevante Bauteile
Nicht jedes Ersatzteil darf oder sollte ohne weitere Nachweise nachgefertigt werden. Bei sicherheitsrelevanten, hoch belasteten oder zulassungsrelevanten Komponenten ist eine gesonderte technische und rechtliche Bewertung erforderlich. Eine allgemeine Freigabe allein aufgrund eines CAD-Modells oder 3D-Drucks ist nicht möglich. Hinweise zur Wirksamkeit der Betriebserlaubnis bei Fahrzeugänderungen enthält die offizielle Fassung des § 19 StVZO.
Sie suchen ein nicht mehr lieferbares Ersatzteil?
Im Bereich Oldtimer-Ersatzteile und individuelle Nachfertigungen finden Sie weitere Informationen zu unseren Lösungen. Für eine konkrete CAD- oder Rekonstruktionsanfrage senden Sie uns Fotos, Maße und vorhandene Unterlagen. Das separate Formular für direkte 3D-Druckaufträge ist nur für bereits vorhandene, druckfertige 3D-Dateien gedacht. Wir prüfen anschließend, welche nächsten Schritte für Ihr Bauteil sinnvoll sind.
