Rekonstruktion einer Ferrari Testarossa / 512 TR Rückleuchte – Vom beschädigten Originalteil zur hochwertigen Neufertigung

Wenn originale Ferrari Ersatzteile nicht mehr verfügbar oder beschädigt sind

Gerade bei seltenen Fahrzeugen wie dem Ferrari Testarossa bzw. Ferrari 512 TR wird die Ersatzteilversorgung zunehmend schwieriger. Viele Kunststoffteile sind nicht mehr lieferbar, stark gealtert oder bereits mehrfach repariert worden. Besonders betroffen sind oft Bauteile im Bereich der Beleuchtung – wie beispielsweise die Gehäuse der Rückleuchten.

Genau mit einem solchen Projekt wurden wir bei 3D-Printineer beauftragt:
Die Rekonstruktion und Nachfertigung einer stark beschädigten Ferrari Testarossa / 512 TR Rückleuchte.

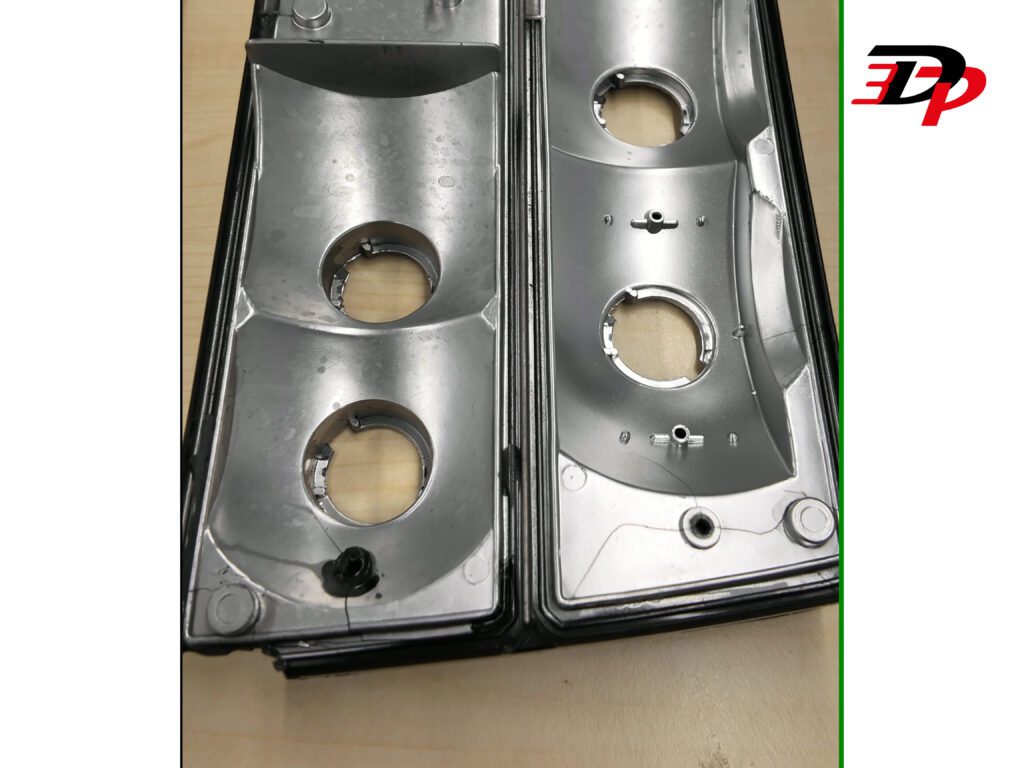

Ausgangszustand der Ferrari Testarossa / 512 TR Rückleuchte

Das originale Rückleuchtengehäuse befand sich in einem sehr schlechten Zustand. Über die Jahre waren mehrere Schäden entstanden:

• gebrochene Befestigungspunkte
• ausgerissene Schraubenaufnahmen
• verzogene Geometrie
• beschädigte Kunststoffbereiche
• ungleichmäßige Passform

Eine klassische Reparatur hätte nur begrenzt Sinn ergeben, da das Material bereits stark geschwächt war und sich das Gehäuse zusätzlich verzogen hatte. Ziel war daher eine vollständige digitale Rekonstruktion des Bauteils.

3D-Scan des Originalteils

Digitalisierung des beschädigten Rückleuchtengehäuses

Im ersten Schritt wurde das originale Ferrari Rückleuchtengehäuse vollständig per 3D-Scan digitalisiert. Dadurch konnten sämtliche Geometrien präzise erfasst werden – selbst an beschädigten oder verzogenen Bereichen.

Der große Vorteil eines 3D-Scans liegt darin, dass selbst komplexe Formen exakt übernommen und anschließend digital bearbeitet werden können. Gerade bei Fahrzeugen wie dem Ferrari Testarossa oder 512 TR ist dies entscheidend, da viele Karosserie- und Lichtbauteile sehr individuelle Formen besitzen.

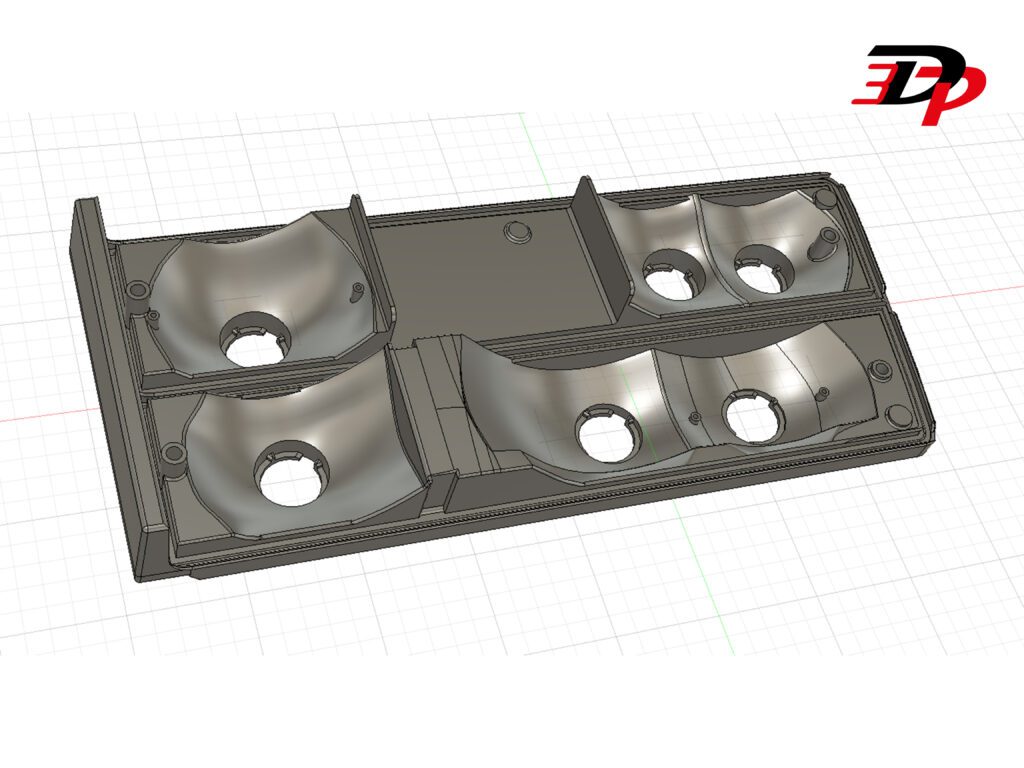

CAD-Rekonstruktion und Optimierung

Beschädigungen digital reparieren

Nach dem Scan wurde das Bauteil vollständig im CAD überarbeitet. Dabei wurden nicht nur beschädigte Bereiche repariert, sondern auch konstruktive Schwachstellen verbessert.

Folgende Arbeiten wurden durchgeführt:

• gebrochene Bereiche rekonstruiert
• verzogene Flächen begradigt
• Schraubenaufnahmen neu konstruiert
• Passflächen korrigiert
• Stabilität verbessert

Das Ziel war nicht einfach nur eine Kopie des Originalteils, sondern eine technisch optimierte und langfristig haltbare Lösung.

Prototyping und Testmontage am Fahrzeug

Schrittweise Entwicklung bis zur perfekten Passform

Nach Abschluss der CAD-Konstruktion wurde zunächst ein erster Prototyp im 3D-Druck gefertigt. Dieser diente zur Prüfung der Passform direkt am Fahrzeug des Kunden.

Der Kunde montierte das Bauteil probeweise am Ferrari 512 TR und gab anschließend detailliertes Feedback zu:

• Sitz der Rückleuchte
• Spaltmaßen
• Schraubenpositionen
• Montagefreundlichkeit

Nach kleineren Anpassungen im CAD wurde anschließend ein zweiter Prototyp für die gegenüberliegende Fahrzeugseite gefertigt und erneut getestet.

Das Ergebnis: perfekte Passform und saubere Integration in das Fahrzeug.

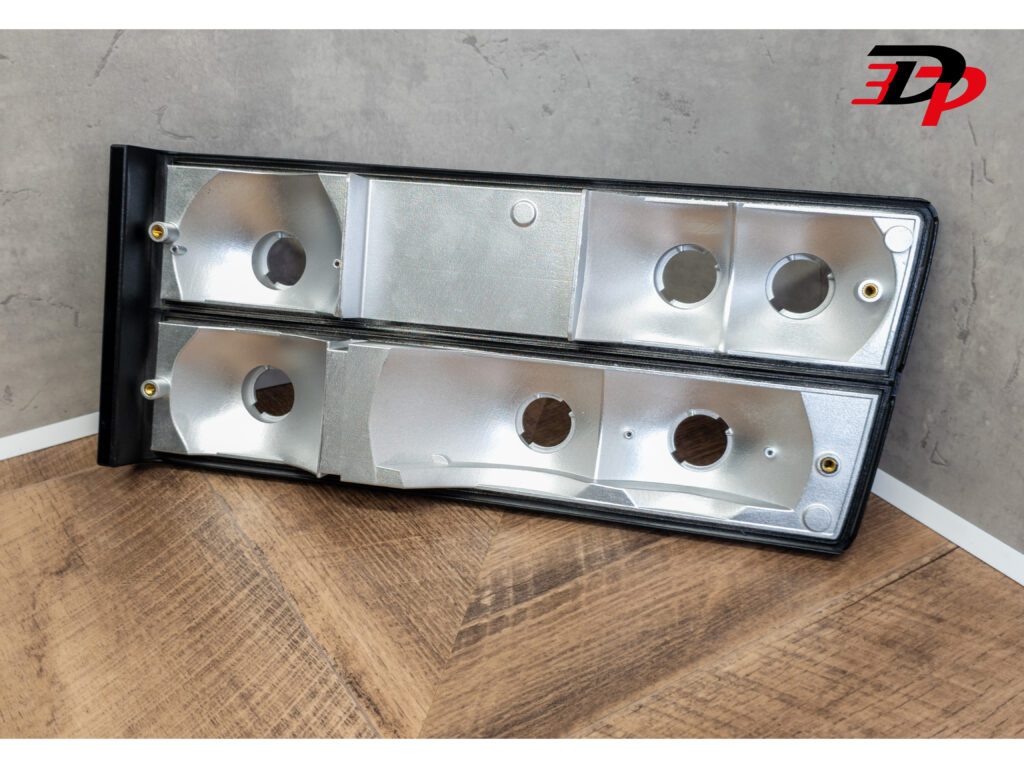

Fertigung der finalen Ferrari Testarossa / 512 TR Rückleuchte

Hochwertiger PA12 Kunststoff im MJF-Verfahren

Nach Freigabe durch den Kunden wurden die finalen Rückleuchtengehäuse im professionellen MJF-Verfahren (Multi Jet Fusion) aus hochwertigem PA12 gefertigt.

PA12 eignet sich besonders für anspruchsvolle Fahrzeugteile, da das Material:

• sehr stabil ist
• temperaturbeständig bleibt
• eine hohe Maßhaltigkeit besitzt
• vibrationsfest ist
• langlebig und widerstandsfähig ist

Gerade im Bereich von Rückleuchten und Karosseriebauteilen ist dies entscheidend für eine dauerhafte Funktion.

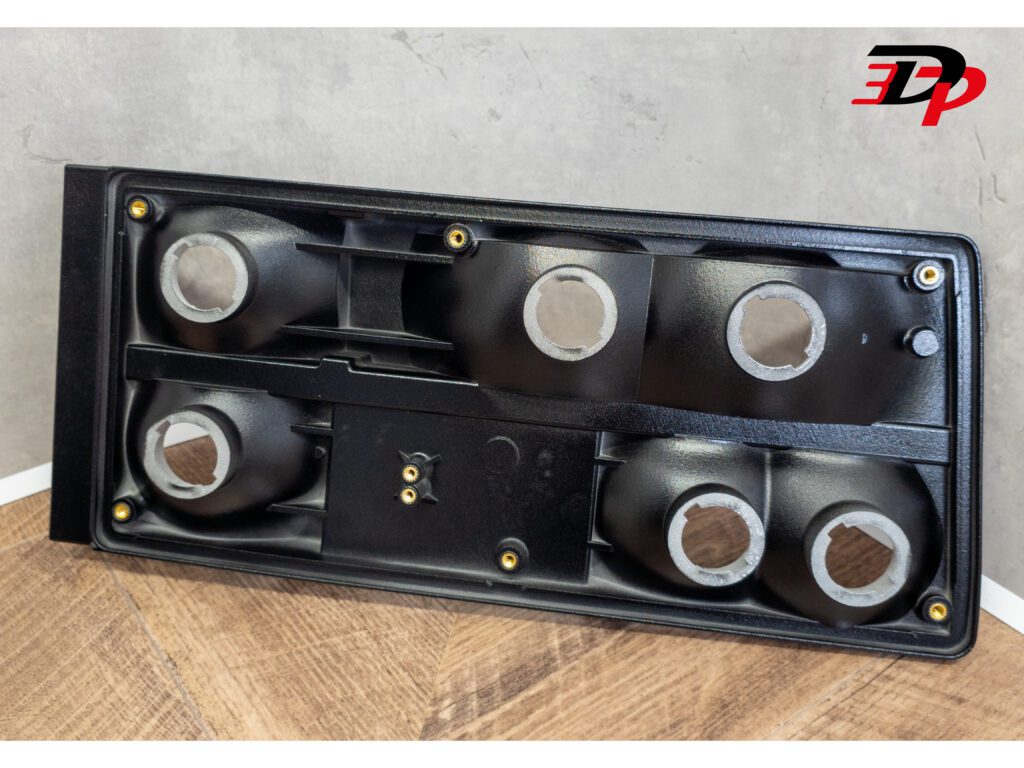

Oberflächenbearbeitung und Montage

Lackierung, Gewindeeinsätze und optimierte Verschraubung

Nach dem Druck wurden die Bauteile von uns weiterbearbeitet und lackiert.

Die Rückleuchtengehäuse erhielten:

• schwarze Lackierung der Grundflächen
• chromfarbene Lackierung einzelner Bereiche
• eingepresste Gewindeeinsätze
• neue Schrauben

Besonders wichtig war hierbei die Optimierung der Schraubenaufnahmen. Während beim Originalteil häufig Schrauben ausreißen, wurden die neuen Gehäuse bewusst verstärkt konstruiert.

Durch die eingesetzten Gewindeeinsätze ist zukünftig eine deutlich stabilere und servicefreundlichere Montage möglich.

Oldtimer Ersatzteile per 3D-Scan und CAD rekonstruieren

Dieses Projekt zeigt sehr gut, welche Möglichkeiten moderne Technologien wie 3D-Scan, CAD-Rekonstruktion und professioneller 3D-Druck heute bieten.

Selbst stark beschädigte oder nicht mehr verfügbare Kunststoffteile können digital rekonstruiert, optimiert und anschließend hochwertig neu gefertigt werden.

Gerade bei:

• Ferrari
• BMW Youngtimern
• Oldtimern
• seltenen Fahrzeugen
• Motorsportfahrzeugen

lassen sich so Ersatzteile und Reparaturlösungen realisieren, die auf dem Markt kaum noch erhältlich sind.

Individuelle Oldtimer Ersatzteile anfragen

Sie besitzen ein beschädigtes oder nicht mehr lieferbares Kunststoffteil für Ihren Oldtimer oder Youngtimer?

Wir unterstützen Sie bei:

• 3D-Scan von Originalteilen
• CAD-Rekonstruktion
• Konstruktion und Optimierung
• Prototyping
• Kleinserienfertigung
• professionellem 3D-Druck
